Raspberry Pi Pico eğitim kartı için pin tanımlamaları ve yapılandırmaları Ayrıntılar...

#include <stdio.h>
#include <math.h>
#include <string.h>
#include <limits.h>
#include "hardware/gpio.h"
#include "pico/multicore.h"
#include "pico/stdlib.h"
#include "hardware/pwm.h"
#include "hardware/adc.h"
#include "hardware/i2c.h"

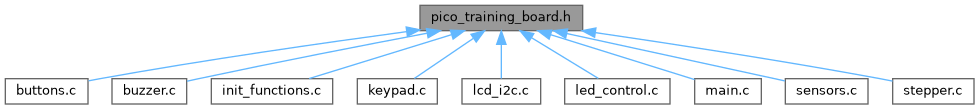

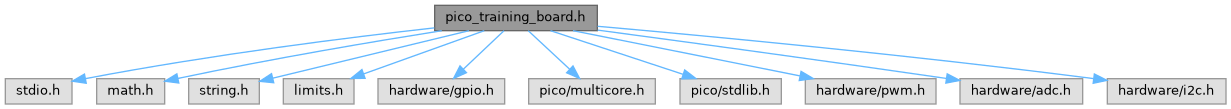

pico_training_board.h için içerme bağımlılık grafiği:

Bu şekil hangi dosyaların doğrudan ya da dolaylı olarak bu dosyayı içerdiğini gösterir:

Bu dosyanın kaynak koduna git.

Makrolar
#define	KEYPAD 28

#define	POT_1 27

#define	LDR_1 26

#define	BUTTON_UP 5

#define	BUTTON_OK 6

#define	BUTTON_DOWN 7

#define	LED_RED 4

#define	LED_YELLOW 3

#define	LED_GREEN 2

#define	RGB_R 16

#define	RGB_G 17

#define	RGB_B 18

#define	BUZZER_PIN 10

#define	STEP_MOTOR_A1 11

#define	STEP_MOTOR_A2 12

#define	STEP_MOTOR_B1 13

#define	STEP_MOTOR_B2 14

#define	STEP_DELAY_MIN 1000

#define	STEP_DELAY_MAX 10000

#define	STEPS_PER_REV 2048

#define	ULTRA_SONIC_TR 8

#define	ULTRA_SONIC_EC 9

#define	BLT_TX 0

#define	BLT_RX 1

#define	PIR_DETECTOR 19

#define	I2C_SDA 20

#define	I2C_SCL 21

#define	LCD_ADDR 0x27

#define	I2C_PORT i2c0

#define	LCD_ROWS 2

#define	LCD_COLS 16

#define	LCD_CHARACTER 1

#define	LCD_COMMAND 0

#define	LCD_CLEARDISPLAY 0x01

#define	LCD_RETURNHOME 0x02

#define	LCD_ENTRYMODESET 0x04

#define	LCD_DISPLAYCONTROL 0x08

#define	LCD_CURSORSHIFT 0x10

#define	LCD_FUNCTIONSET 0x20

#define	LCD_SETCGRAMADDR 0x40

#define	LCD_SETDDRAMADDR 0x80

#define	LCD_ENTRYSHIFTINCREMENT 0x01

#define	LCD_ENTRYLEFT 0x02

#define	LCD_BLINKON 0x01

#define	LCD_CURSORON 0x02

#define	LCD_DISPLAYON 0x04

#define	LCD_MOVERIGHT 0x04

#define	LCD_DISPLAYMOVE 0x08

#define	LCD_5x10DOTS 0x04

#define	LCD_2LINE 0x08

#define	LCD_8BITMODE 0x10

#define	LCD_BACKLIGHT 0x08

#define	LCD_ENABLE_BIT 0x04

#define	HIGH 1

#define	LOW 0

#define	PWM_FREQ 1000

#define	PWM_DUTY_MAX 4095

#define	BUZZER_CLOCK 125000000

#define	BUZZER_WRAP 4095

#define	BUZZER_DUTY_50 2048

#define	NOTE_C4 261.63

#define	NOTE_CS4 277.18

#define	NOTE_D4 293.66

#define	NOTE_DS4 311.13

#define	NOTE_E4 329.63

#define	NOTE_F4 349.23

#define	NOTE_FS4 369.99

#define	NOTE_G4 392.00

#define	NOTE_GS4 415.30

#define	NOTE_A4 440.00

#define	NOTE_AS4 466.16

#define	NOTE_B4 493.88

Enümerasyonlar
enum	motor_state_t { MOTOR_STOPPED = 0 , MOTOR_RUNNING = 1 , MOTOR_ERROR = 2 }
	Motor durumu numaralandırması Ayrıntılar...

enum	motor_direction_t { CW , CCW }
	Motor yönü numaralandırması Ayrıntılar...

enum	ButtonEvent { BUTTON_PRESSED , BUTTON_RELEASED , BUTTON_HELD }

Fonksiyonlar
bool	is_motor_running (void)
	Motorun çalışıp çalışmadığını kontrol eder.

motor_state_t	get_motor_state (void)
	Motorun mevcut durumunu döndürür.

void	step_turn (motor_direction_t direction, uint speed, float revolutions)
	Belirtilen yön, hız ve devir sayısı ile step motor dönüşünü kontrol eder.

void	step_stop (void)
	Step motor için acil durdurma fonksiyonu.

void	init_step_motor (void)
	Step motor GPIO pinlerini başlatır.

void	send_motor_parameters (motor_direction_t direction, uint speed, float revolutions)
	Step motor parametrelerini Core1'e gönderir (yön, hız, devir)

char	keypadOku (void)
	Analog tuş takımını okur ve basılan tuşu döndürür.

bool	analog_button_pressed (uint gpio)
	Analog giriş kullanarak bir düğmeye basılıp basılmadığını kontrol eder.

bool	button_pressed (uint gpio)
	Debounce korumalı temel buton basma kontrolü

bool	check_button_event (uint gpio, ButtonEvent event)
	Çeşitli zamanlama kontrolleriyle buton basma kontrolü

uint32_t	get_button_hold_duration (uint gpio)
	Bir butonun ne kadar süre al.

uint	wait_for_button_press (uint32_t timeout_ms)
	Herhangi bir buton basılmasını bekle.

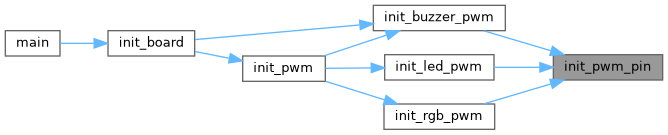

uint	init_pwm_pin (uint gpio, float frequency, uint16_t duty)
	Belirli bir GPIO pini için PWM'i başlatır.

void	init_buzzer_pwm (void)
	Buzzer için özel olarak PWM'i başlatır.

void	init_rgb_pwm (void)
	RGB LED pinleri için PWM'i başlatır Tüm üç RGB LED kanalını PWM ile yapılandırır.

void	init_led_pwm (void)
	Standart LED çıkışları için PWM'i başlatır Kırmızı, Sarı ve Yeşil LED'ler için PWM'i yapılandırır.

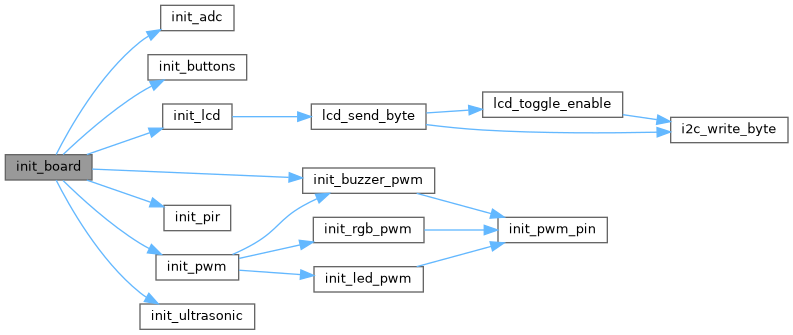

void	init_board (void)
	Tüm kart bileşenlerini başlatır.

void	init_adc (void)
	Analog girişler için ADC'yi başlatır.

void	init_pwm (void)
	Buzzer ve LED çıkışları için PWM'i başlatır.

void	init_lcd (void)
	I2C LCD ekranını başlatır.

void	init_buttons (void)
	Tüm buton GPIO pinlerini başlat.

uint16_t	read_analog (uint8_t pin)
	Analog değeri okur.

void	set_led_pwm (uint gpio, uint16_t duty)
	Bir LED için PWM görev döngüsünü ayarlar.

void	set_pwm_frequency (uint slice_num, float frequency)
	Belirtilen dilim için PWM frekansını ayarlar.

double	get_frequency (const char *note, int octave)
	Adı ve oktavı verilen bir müzikal notanın frekansını hesaplar.

void	play_note (float frequency, int duration_ms)
	Belirtilen frekans ve sürede buzzer'da bir nota çalar.

void	play_notes (const char *notes[][2], int num_notes, int duration)
	Bir dizi müzikal notanın çalınmasını sağlar.

void	lcd_init (void)
	LCD ekranını başlatır.

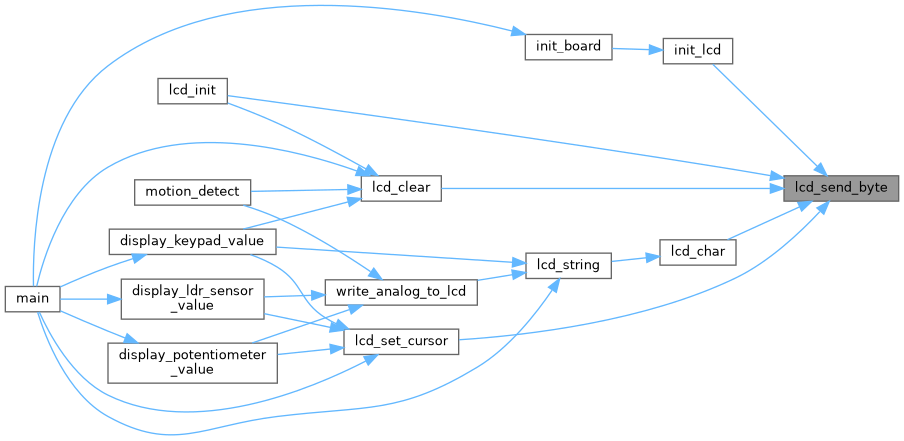

void	lcd_send_byte (uint8_t val, int mode)
	LCD'ye bir byte veri gönderir.

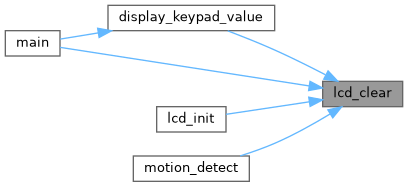

void	lcd_clear (void)
	LCD ekranını temizler.

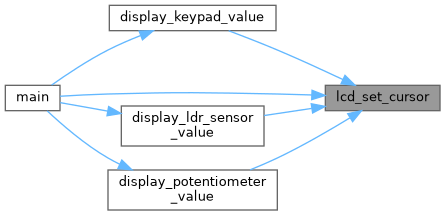

void	lcd_set_cursor (int line, int position)
	LCD imlecini belirtilen konuma ayarlar.

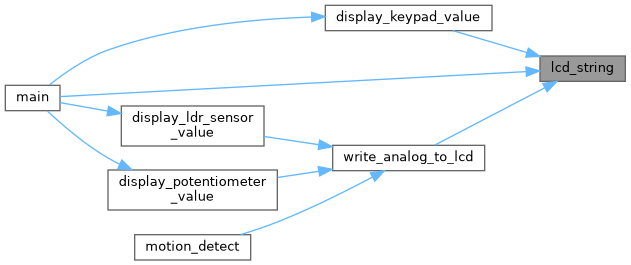

void	lcd_string (const char *s)
	LCD'ye bir metin dizisi gönderir.

void	init_ultrasonic (void)
	Ultrasonik sensör pinlerini başlatır.

void	init_pir (void)
	PIR hareket sensörünü başlatır.

float	measure_distance (void)
	Ultrasonik sensör kullanarak mesafe ölçer.

bool	detect_motion (void)
	PIR sensörü tarafından hareket algılanıp algılanmadığını kontrol eder.

bool	wait_for_motion (uint32_t timeout_ms)
	Zaman aşımı ile hareket algılamayı bekler.

float	get_average_distance (uint8_t num_samples, uint32_t delay_ms)
	Birden fazla ölçümden ortalama mesafeyi alır.

Ayrıntılı tanımlama

Raspberry Pi Pico eğitim kartı için pin tanımlamaları ve yapılandırmaları

Bu başlık dosyası, butonlar, LED'ler, LCD, motorlar ve sensörler dahil olmak üzere çeşitli bileşenler için yapılandırmalar ve fonksiyon prototipleri sağlar.

Yazar: Hakan KILIÇASLAN

Tarih: 2024-12-4

Makro Dokümantasyonu

◆ BLT_RX

#define BLT_RX 1

Bluetooth RX pini

◆ BLT_TX

#define BLT_TX 0

Bluetooth TX pini

◆ BUZZER_CLOCK

#define BUZZER_CLOCK 125000000

Buzzer saat frekansı (125 MHz)

◆ BUZZER_DUTY_50

#define BUZZER_DUTY_50 2048

Buzzer %50 görev döngüsü

◆ BUZZER_PIN

#define BUZZER_PIN 10

Buzzer kontrol pini Buzzer çıkışı (PWM)

◆ BUZZER_WRAP

#define BUZZER_WRAP 4095

Buzzer sarma değeri

◆ HIGH

#define HIGH 1

Yüksek seviye

◆ I2C_PORT

#define I2C_PORT i2c0

I2C portu

◆ I2C_SCL

#define I2C_SCL 21

I2C saat pini

◆ I2C_SDA

#define I2C_SDA 20

I2C veri pini

◆ LCD_2LINE

#define LCD_2LINE 0x08

LCD 2 satır

◆ LCD_5x10DOTS

#define LCD_5x10DOTS 0x04

LCD 5x10 nokta

◆ LCD_8BITMODE

#define LCD_8BITMODE 0x10

LCD 8 bit modu

◆ LCD_ADDR

#define LCD_ADDR 0x27

LCD I2C adresi

◆ LCD_BACKLIGHT

#define LCD_BACKLIGHT 0x08

LCD arka ışık

◆ LCD_BLINKON

#define LCD_BLINKON 0x01

LCD yanıp sönme açık

◆ LCD_CHARACTER

#define LCD_CHARACTER 1

LCD karakter modu

◆ LCD_CLEARDISPLAY

#define LCD_CLEARDISPLAY 0x01

LCD ekranı temizle

◆ LCD_COLS

#define LCD_COLS 16

LCD sütun sayısı

◆ LCD_COMMAND

#define LCD_COMMAND 0

LCD komut modu

◆ LCD_CURSORON

#define LCD_CURSORON 0x02

LCD imleç açık

◆ LCD_CURSORSHIFT

#define LCD_CURSORSHIFT 0x10

LCD imleç kaydırma

◆ LCD_DISPLAYCONTROL

#define LCD_DISPLAYCONTROL 0x08

LCD ekran kontrolü

◆ LCD_DISPLAYMOVE

#define LCD_DISPLAYMOVE 0x08

LCD ekran hareketi

◆ LCD_DISPLAYON

#define LCD_DISPLAYON 0x04

LCD ekran açık

◆ LCD_ENABLE_BIT

#define LCD_ENABLE_BIT 0x04

LCD etkinleştirme biti

◆ LCD_ENTRYLEFT

#define LCD_ENTRYLEFT 0x02

LCD giriş sola

◆ LCD_ENTRYMODESET

#define LCD_ENTRYMODESET 0x04

LCD giriş modu ayarla

◆ LCD_ENTRYSHIFTINCREMENT

#define LCD_ENTRYSHIFTINCREMENT 0x01

LCD giriş kaydırma artışı

◆ LCD_FUNCTIONSET

#define LCD_FUNCTIONSET 0x20

LCD fonksiyon ayarı

◆ LCD_MOVERIGHT

#define LCD_MOVERIGHT 0x04

LCD sağa kaydır

◆ LCD_RETURNHOME

#define LCD_RETURNHOME 0x02

LCD başlangıç konumuna dön

◆ LCD_ROWS

#define LCD_ROWS 2

LCD satır sayısı

◆ LCD_SETCGRAMADDR

#define LCD_SETCGRAMADDR 0x40

LCD CGRAM adres ayarı

◆ LCD_SETDDRAMADDR

#define LCD_SETDDRAMADDR 0x80

LCD DDRAM adres ayarı

◆ LOW

#define LOW 0

Düşük seviye

◆ NOTE_A4

#define NOTE_A4 440.00

La notası frekansı

◆ NOTE_AS4

#define NOTE_AS4 466.16

La diyez notası frekansı

◆ NOTE_B4

#define NOTE_B4 493.88

Si notası frekansı

◆ NOTE_C4

#define NOTE_C4 261.63

Do notası frekansı

◆ NOTE_CS4

#define NOTE_CS4 277.18

Do diyez notası frekansı

◆ NOTE_D4

#define NOTE_D4 293.66

Re notası frekansı

◆ NOTE_DS4

#define NOTE_DS4 311.13

Re diyez notası frekansı

◆ NOTE_E4

#define NOTE_E4 329.63

Mi notası frekansı

◆ NOTE_F4

#define NOTE_F4 349.23

Fa notası frekansı

◆ NOTE_FS4

#define NOTE_FS4 369.99

Fa diyez notası frekansı

◆ NOTE_G4

#define NOTE_G4 392.00

Sol notası frekansı

◆ NOTE_GS4

#define NOTE_GS4 415.30

Sol diyez notası frekansı

◆ PIR_DETECTOR

#define PIR_DETECTOR 19

PIR hareket sensörü pini

◆ PWM_DUTY_MAX

#define PWM_DUTY_MAX 4095

PWM maksimum görev döngüsü

◆ PWM_FREQ

#define PWM_FREQ 1000

PWM frekansı

◆ ULTRA_SONIC_EC

#define ULTRA_SONIC_EC 9

Yankı pini

◆ ULTRA_SONIC_TR

#define ULTRA_SONIC_TR 8

Tetikleme pini

Enümerasyon Tipi Dokümantasyonu

◆ ButtonEvent

enum ButtonEvent

Enümeratör
BUTTON_PRESSED	Buton basıldı
BUTTON_RELEASED	Buton bırakıldı
BUTTON_HELD	Buton tutuldu

◆ motor_direction_t

enum motor_direction_t

Motor yönü numaralandırması

Enümeratör
CW	Saat yönünde
CCW	Saat yönünün tersine

◆ motor_state_t

enum motor_state_t

Motor durumu numaralandırması

Enümeratör
MOTOR_STOPPED	Motor durmuş durumda
MOTOR_RUNNING	Motor çalışıyor
MOTOR_ERROR	Hata durumu

Fonksiyon Dokümantasyonu

◆ analog_button_pressed()

bool analog_button_pressed ( uint gpio )

Analog giriş kullanarak bir düğmeye basılıp basılmadığını kontrol eder.

Bu fonksiyon, bir analog girişi okur ve ADC değerine göre bir düğmeye basılıp basılmadığını belirler ve debounce koruması içerir.

Parametreler

gpio	Okunacak GPIO pin numarası

Döndürdüğü değer: bool düğmeye basılmışsa true, aksi halde false

Not: Minimum 200 ms debounce uygulanır.

◆ button_pressed()

bool button_pressed ( uint gpio )

Debounce korumalı temel buton basma kontrolü

Parametreler

gpio	Kontrol edilecek GPIO pini

Döndürdüğü değer: bool buton basılıysa (debounce sonrası) true, değilse false

Buton sıçramalarından kaynaklanan yanlış tetiklenmeleri önlemek için 100ms debounce süresi uygular. Sadece debounce süresi geçtikten sonra basma işlemini kaydeder.

Bu fonksiyon için çağırılma şeması:

◆ check_button_event()

bool check_button_event	(	uint	gpio,
		ButtonEvent	event
	)

Çeşitli zamanlama kontrolleriyle buton basma kontrolü

Parametreler

gpio	Kontrol edilecek GPIO pini
event	Kontrol edilecek buton olayı türü (BUTTON_PRESSED, BUTTON_RELEASED veya BUTTON_HELD)

Döndürdüğü değer: bool belirtilen olay gerçekleştiyse true

Farklı buton olay türlerini işler:

BUTTON_PRESSED: Buton ilk basıldığında bir kez tetiklenir
BUTTON_RELEASED: Buton bırakıldığında bir kez tetiklenir
BUTTON_HELD: Buton 1 saniyeden fazla basılı tutulduğunda tetiklenir

Not: Debounce koruması içerir ve her buton için durum bilgisini saklar

Bu fonksiyon için çağırılma şeması:

◆ detect_motion()

bool detect_motion ( void )

PIR sensörü tarafından hareket algılanıp algılanmadığını kontrol eder.

Döndürdüğü değer: Hareket algılandıysa true, aksi halde false

Bu fonksiyon için çağırılma şeması:

◆ get_average_distance()

float get_average_distance	(	uint8_t	num_samples,
		uint32_t	delay_ms
	)

Birden fazla ölçümden ortalama mesafeyi alır.

Parametreler

num_samples	Ortalama alınacak örnek sayısı
delay_ms	Örnekler arasındaki gecikme süresi (milisaniye)

Döndürdüğü değer: float Santimetre cinsinden ortalama mesafe veya ölçümler başarısız olursa -1.0

Not: Negatif dönen ölçümler (zaman aşımı) ortalamaya dahil edilmez.

Bu fonksiyon için çağırılma şeması:

◆ get_button_hold_duration()

uint32_t get_button_hold_duration ( uint gpio )

Bir butonun ne kadar süre al.

Parametreler

gpio	Kontrol edilecek GPIO pini

Döndürdüğü değer: uint32_t Basılı tutulma süresi (milisaniye cinsinden), basılı değilse 0

Butonun sürekli olarak ne kadar süre basılı tutulduğunu döndürür. Buton şu anda basılı değilse veya GPIO pini geçersizse 0 döndürür.

Bu fonksiyon için çağırılma şeması:

◆ get_frequency()

double get_frequency	(	const char *	note,
		int	octave
	)

Adı ve oktavı verilen bir müzikal notanın frekansını hesaplar.

Bu fonksiyon, önceden tanımlanmış nota frekansları listesinden temel frekansını bularak ve belirtilen oktava göre ayarlayarak, belirtilen müzikal notanın frekansını belirler.

Parametreler

note	Müzikal notayı temsil eden dize (örn. "A", "C#", "G")
octave	Oktav numarasını temsil eden tamsayı

Döndürdüğü değer: Belirtilen oktavdaki notanın frekansı

Not: Referans oktav 4'tür ve diğer oktavlar için frekanslar şu formül kullanılarak hesaplanır: f = f_temel * 2^(oktav_farkı)

Bu fonksiyon için çağırılma şeması:

◆ get_motor_state()

motor_state_t get_motor_state ( void )

Motorun mevcut durumunu döndürür.

Döndürdüğü değer: motor_state_t MOTOR_STOPPED, MOTOR_RUNNING veya MOTOR_ERROR

◆ init_adc()

void init_adc ( void )

Analog girişler için ADC'yi başlatır.

Aşağıdakiler için ADC'yi yapılandırır ve GPIO pinlerini başlatır:

Tuş takımı (GPIO28)
Potansiyometre (GPIO27)
Işık sensörü (GPIO26)

Bu fonksiyon için çağırılma şeması:

◆ init_board()

void init_board ( void )

Tüm kart bileşenlerini başlatır.

Diğer tüm başlatma fonksiyonlarını çağıran ve butonlar ve LED'ler için GPIO pinlerini ayarlayan ana başlatma fonksiyonu

Bu fonksiyon için çağırılma şeması:

◆ init_buttons()

void init_buttons ( void )

Tüm buton GPIO pinlerini başlat.

YUKARI, TAMAM ve AŞAĞI butonlarını pull-down dirençli giriş pinleri olarak yapılandırır. Bu, butonlar basılı değilken bilinen bir durumda olmalarını sağlar.

Bu fonksiyon için çağırılma şeması:

◆ init_buzzer_pwm()

void init_buzzer_pwm ( void )

Buzzer için özel olarak PWM'i başlatır.

Bu fonksiyon, buzzer'ın sessiz bir durumda başlamasını sağlamak için başlangıç frekansı ve sıfır görev döngüsü ile buzzer için PWM pinini ayarlar.

Not: Bu fonksiyon, herhangi bir ses üretme girişiminden önce sistem başlatılırken bir kez çağrılmalıdır.

Bu fonksiyon için çağırılma şeması:

◆ init_lcd()

void init_lcd ( void )

I2C LCD ekranını başlatır.

I2C iletişimini yapılandırır ve LCD ekranını standart 16x2 yapılandırması ile başlatır

Bu fonksiyon için çağırılma şeması:

◆ init_led_pwm()

void init_led_pwm ( void )

Standart LED çıkışları için PWM'i başlatır Kırmızı, Sarı ve Yeşil LED'ler için PWM'i yapılandırır.

Bu fonksiyon için çağırılma şeması:

◆ init_pir()

void init_pir ( void )

PIR hareket sensörünü başlatır.

PIR sensör pinini giriş olarak yapılandırır

Bu fonksiyon için çağırılma şeması:

◆ init_pwm()

void init_pwm ( void )

Buzzer ve LED çıkışları için PWM'i başlatır.

Aşağıdakiler için PWM kanallarını yapılandırır:

Buzzer
RGB LED çıkışları

Bu fonksiyon için çağırılma şeması:

◆ init_pwm_pin()

uint init_pwm_pin	(	uint	gpio,
		float	frequency,
		uint16_t	duty
	)

Belirli bir GPIO pini için PWM'i başlatır.

Parametreler

gpio	PWM için başlatılacak GPIO pin numarası
frequency	Başlangıç PWM frekansı Hz cinsinden (uygulanabilirse, varsayılan için 0)
duty	Başlangıç görev döngüsü (0-PWM_DUTY_MAX)

Döndürdüğü değer: uint Yapılandırılmış PWM dilim numarası

Bu fonksiyon için çağırılma şeması:

◆ init_rgb_pwm()

void init_rgb_pwm ( void )

RGB LED pinleri için PWM'i başlatır Tüm üç RGB LED kanalını PWM ile yapılandırır.

Bu fonksiyon için çağırılma şeması:

◆ init_step_motor()

void init_step_motor ( void )

Step motor GPIO pinlerini başlatır.

Bu fonksiyon, 4 fazlı bir step motorunu kontrol etmek için kullanılan GPIO pinlerini yapılandırır. Her pini başlatır ve motor bobinlerini sürmek için çıkış olarak ayarlar.

Not: motor_pins[] dizisinin step motorunun 4 fazı için geçerli GPIO pin numaralarını içerdiği varsayılır

Bu fonksiyon için çağırılma şeması:

◆ init_ultrasonic()

void init_ultrasonic ( void )

Ultrasonik sensör pinlerini başlatır.

Tetikleme pinini çıkış ve yankı pinini giriş olarak yapılandırır

Bu fonksiyon için çağırılma şeması:

◆ is_motor_running()

bool is_motor_running ( void )

Motorun çalışıp çalışmadığını kontrol eder.

Döndürdüğü değer: true motor çalışıyorsa, aksi halde false

◆ keypadOku()

char keypadOku ( void )

Analog tuş takımını okur ve basılan tuşu döndürür.

Bu fonksiyon, KEYPAD pinine (GPIO28) bağlı tuş takımından analog değeri okur ve ADC değerini karşılık gelen tuş takımı karakterlerine eşleştirir. Tuş takımı düğmeleri aşağıdaki matris şeklinde düzenlenmiştir: | 1 | 2 | 3 | | 4 | 5 | 6 | | 7 | 8 | 9 | | * | 0 | # |

Döndürdüğü değer: char Basılan tuşa karşılık gelen karakter, hiçbir tuşa basılmamışsa 0

char k = keypadOku();
if (k) {
  lcd_clear();
  lcd_set_cursor(0,0);
  char msg[16];
  snprintf(msg, sizeof(msg), "Key:%c", k);
  lcd_string(msg);
}

Bu fonksiyon için çağırılma şeması:

◆ lcd_clear()

void lcd_clear ( void )

LCD ekranını temizler.

Bu fonksiyon için çağırılma şeması:

◆ lcd_init()

void lcd_init ( void )

LCD ekranını başlatır.

LCD ekranını 4-bit mod, 2 satır ve 5x8 yazı tipi ile yapılandırır. Ayrıca ekranı temizler ve imleci başlangıç konumuna getirir.

Bu fonksiyon için çağırılma şeması:

◆ lcd_send_byte()

void lcd_send_byte	(	uint8_t	val,
		int	mode
	)

LCD'ye bir byte veri gönderir.

Parametreler

val	Gönderilecek byte
mode	Komutlar için LCD_COMMAND, karakter verisi için LCD_CHARACTER

Bu fonksiyon için çağırılma şeması:

◆ lcd_set_cursor()

void lcd_set_cursor	(	int	line,
		int	position
	)

LCD imlecini belirtilen konuma ayarlar.

Parametreler

line	Satır numarası (0 veya 1)
position	Karakter pozisyonu (0-15)

Bu fonksiyon için çağırılma şeması:

◆ lcd_string()

void lcd_string ( const char * s )

LCD'ye bir metin dizisi gönderir.

Parametreler

s	Null ile sonlandırılmış gönderilecek metin

Bu fonksiyon için çağırılma şeması:

◆ measure_distance()

float measure_distance ( void )

Ultrasonik sensör kullanarak mesafe ölçer.

Döndürdüğü değer: float Santimetre cinsinden mesafe veya ölçüm başarısız olursa -1.0

Not: Ölçüm aralığı tipik olarak ~2 cm ile ~450 cm arasındadır. Zaman aşımlarında -1.0 döner.; Ölçüm öncesi init_ultrasonic() çağrılmış olmalıdır.

Bu fonksiyon için çağırılma şeması:

◆ play_note()

void play_note	(	float	frequency,
		int	duration_ms
	)

Belirtilen frekans ve sürede buzzer'da bir nota çalar.

Bu fonksiyon, PWM kullanarak bir nota çalar ve nota çalma işlemi tamamlandıktan sonra uygun temizleme işlemlerini gerçekleştirir. Parametre doğrulaması içerir ve notalar arası temiz geçişleri sağlar.

Parametreler

frequency	Çalınacak notanın Hertz cinsinden frekansı
duration_ms	Notanın çalınması gereken süre (milisaniye cinsinden)

Not: Fonksiyon, notaların birbirine karışmasını önlemek ve temiz ses üretimini sağlamak için her notadan sonra küçük bir gecikme içerir

Bu fonksiyon için çağırılma şeması:

◆ play_notes()

void play_notes	(	const char *	notes[][2],
		int	num_notes,
		int	duration
	)

Bir dizi müzikal notanın çalınmasını sağlar.

Bu fonksiyon, bir dizi notanın üzerinden yineleyerek her bir nota için frekansı hesaplar ve belirtilen sürede çalar.

Parametreler

notes	Her elemanı {nota, oktav} olan iki boyutlu dize dizisi. Örn. {"C","4"}, {"D#","4"}
num_notes	Dizideki nota sayısı
duration	Her bir notanın çalma süresi (ms)

Not: Nota adı karşılaştırması önekle yapılır; diyez notasyonu kullanın ("Db" yerine "C#").
static const char *MELODY[][2] = {{"C","4"},{"E","4"},{"G","4"}};

play_notes(MELODY, (int)(sizeof(MELODY)/sizeof(MELODY[0])), 200);

play_notes
void play_notes(const char *notes[][2], int num_notes, int duration)
Bir dizi müzikal notanın çalınmasını sağlar.
Definition buzzer.c:190

Bu fonksiyon için çağırılma şeması:

◆ read_analog()

uint16_t read_analog ( uint8_t pin )

Analog değeri okur.

Parametreler

pin	Okunacak ADC pin numarası

Döndürdüğü değer: uint16_t Okunan analog değer (0-4095 arası)

Bu fonksiyon için çağırılma şeması:

◆ send_motor_parameters()

void send_motor_parameters	(	motor_direction_t	direction,
		uint	speed,
		float	revolutions
	)

Step motor parametrelerini Core1'e gönderir (yön, hız, devir)

Parametreler

direction	Motor yönü
speed	Adım/saniye
revolutions	Devir sayısı (float)

Bu fonksiyon için çağırılma şeması:

◆ set_led_pwm()

void set_led_pwm	(	uint	gpio,
		uint16_t	duty
	)

Bir LED için PWM görev döngüsünü ayarlar.

Parametreler

gpio	LED'in GPIO pin numarası
duty	Görev döngüsü değeri (0-PWM_DUTY_MAX)

Bu fonksiyon için çağırılma şeması:

◆ set_pwm_frequency()

void set_pwm_frequency	(	uint	slice_num,
		float	frequency
	)

Belirtilen dilim için PWM frekansını ayarlar.

Bu fonksiyon, pico_training_board.h'den önceden tanımlanmış sabitleri kullanarak istenen frekans için PWM dilimini yapılandırır. İstenen frekansa ulaşmak için uygun bölücü değerlerini hesaplar.

Parametreler

slice_num	Yapılandırılacak PWM dilim numarası
frequency	İstenen frekans (Hz cinsinden)

Not: Fonksiyon, istenen frekansa en yakın eşleşmeyi elde etmek için bölücü değerlerini otomatik olarak ayarlar

Bu fonksiyon için çağırılma şeması:

◆ step_stop()

void step_stop ( void )

Step motor için acil durdurma fonksiyonu.

Bu fonksiyon, step motorunu acil olarak durdurur:

Acil durdurma bayrağını ayarlar
Motor durumunu durdurulmuş olarak günceller
Tüm motor bobinlerini enerjisiz hale getirir (GPIO pinlerini düşük seviyeye ayarlar)

Not: motor_pins[] dizisinin step motorunun 4 fazı için geçerli GPIO pin numaralarını içerdiği varsayılır

Uyarı: Bu fonksiyon, motoru yavaşlatmadan hemen durdurur, bu da mekanik strese neden olabilir

Bu fonksiyon için çağırılma şeması:

◆ step_turn()

void step_turn	(	motor_direction_t	direction,
		uint	speed,
		float	revolutions
	)

Belirtilen yön, hız ve devir sayısı ile step motor dönüşünü kontrol eder.

Parametreler

direction	Motor dönüş yönü (CW veya CCW)
speed	Motor hızı (adım/saniye)
revolutions	Yapılacak tam devir sayısı

Bu fonksiyon, yarım adım modu (her devir için 8 adım) kullanarak bir step motoru kontrol eder. Motor durumu yönetimi, acil durdurma işlevselliği ve hassas zamanlama kontrolü sağlar. Motor zaten çalışıyorsa fonksiyon başlamaz.

Not: Fonksiyon, motor_pins[] dizisinde tanımlanan GPIO pinlerini ve step_sequence[][] dizisinde tanımlanan adım sekanslarını kullanır.

Kullanılan global değişkenler:

motor_state: Motorun mevcut durumu
emergency_stop: Acil durdurma bayrağı
motor_pins[]: Motor kontrolü için GPIO pin numaraları dizisi
step_sequence[][]: Adım sekans desenlerini içeren dizi

Bu fonksiyon için çağırılma şeması:

◆ wait_for_button_press()

uint wait_for_button_press ( uint32_t timeout_ms )

Herhangi bir buton basılmasını bekle.

Parametreler

timeout_ms Maksimum bekleme süresi (milisaniye cinsinden, sonsuz için 0)

Döndürdüğü değer: uint Basılan butonun GPIO pini, veya zaman aşımında UINT_MAX

Şu durumlardan biri gerçekleşene kadar program akışını bloklar:

Herhangi bir butona basılması (GPIO pin numarasını döndürür)
Zaman aşımı süresinin dolması (UINT_MAX döndürür)
timeout_ms 0 ise, sonsuza kadar bekler

Not: Verimli bekleme için tight_loop_contents() makrosunu kullanır

Bu fonksiyon için çağırılma şeması:

◆ wait_for_motion()

bool wait_for_motion ( uint32_t timeout_ms )

Zaman aşımı ile hareket algılamayı bekler.

Parametreler

timeout_ms Beklenecek maksimum süre (milisaniye), 0 ise zaman aşımı yok

Döndürdüğü değer: Hareket algılandıysa true, zaman aşımı oluştuysa false

if (wait_for_motion(5000)) {
  // 5 saniye içinde hareket algılandı
} else {
  // zaman aşımı
}

Bu fonksiyon için çağırılma şeması:

Pico Eğitim Kartı

Makrolar

Enümerasyonlar

Fonksiyonlar

Ayrıntılı tanımlama

Makro Dokümantasyonu

◆ BLT_RX

◆ BLT_TX

◆ BUZZER_CLOCK

◆ BUZZER_DUTY_50

◆ BUZZER_PIN

◆ BUZZER_WRAP

◆ HIGH

◆ I2C_PORT

◆ I2C_SCL

◆ I2C_SDA

◆ LCD_2LINE

◆ LCD_5x10DOTS

◆ LCD_8BITMODE

◆ LCD_ADDR

◆ LCD_BACKLIGHT

◆ LCD_BLINKON

◆ LCD_CHARACTER

◆ LCD_CLEARDISPLAY

◆ LCD_COLS

◆ LCD_COMMAND

◆ LCD_CURSORON

◆ LCD_CURSORSHIFT

◆ LCD_DISPLAYCONTROL

◆ LCD_DISPLAYMOVE

◆ LCD_DISPLAYON

◆ LCD_ENABLE_BIT

◆ LCD_ENTRYLEFT

◆ LCD_ENTRYMODESET

◆ LCD_ENTRYSHIFTINCREMENT

◆ LCD_FUNCTIONSET

◆ LCD_MOVERIGHT

◆ LCD_RETURNHOME

◆ LCD_ROWS

◆ LCD_SETCGRAMADDR

◆ LCD_SETDDRAMADDR

◆ LOW

◆ NOTE_A4

◆ NOTE_AS4

◆ NOTE_B4

◆ NOTE_C4

◆ NOTE_CS4

◆ NOTE_D4

◆ NOTE_DS4

◆ NOTE_E4

◆ NOTE_F4

◆ NOTE_FS4

◆ NOTE_G4

◆ NOTE_GS4

◆ PIR_DETECTOR

◆ PWM_DUTY_MAX

◆ PWM_FREQ

◆ ULTRA_SONIC_EC

◆ ULTRA_SONIC_TR

Enümerasyon Tipi Dokümantasyonu

◆ ButtonEvent

◆ motor_direction_t

◆ motor_state_t

Fonksiyon Dokümantasyonu

◆ analog_button_pressed()

◆ button_pressed()

◆ check_button_event()

◆ detect_motion()

◆ get_average_distance()

◆ get_button_hold_duration()

◆ get_frequency()

◆ get_motor_state()

◆ init_adc()

◆ init_board()

◆ init_buttons()

◆ init_buzzer_pwm()

◆ init_lcd()

◆ init_led_pwm()

◆ init_pir()

◆ init_pwm()

◆ init_pwm_pin()
