buzzer.c Dosya Referansı

Pico Eğitim Kartı için buzzer nota çalma işlevselliği implementasyonu. Ayrıntılar...

#include "pico_training_board.h"
#include <stdlib.h>

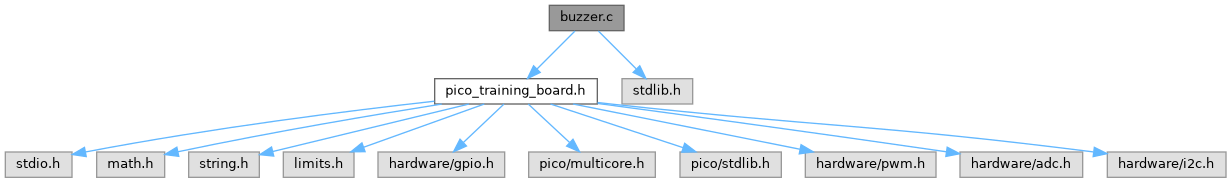

buzzer.c için içerme bağımlılık grafiği:

Veri Yapıları
struct	NoteFrequency
	Müzikal nota bilgilerini saklayan yapı Ayrıntılar...

Fonksiyonlar
void	init_buzzer_pwm (void)
	Buzzer için özel olarak PWM'i başlatır.
void	set_pwm_frequency (uint slice_num, float frequency)
	Belirtilen dilim için PWM frekansını ayarlar.
double	get_frequency (const char *note, int octave)
	Adı ve oktavı verilen bir müzikal notanın frekansını hesaplar.
void	play_note (float frequency, int duration_ms)
	Belirtilen frekans ve sürede buzzer'da bir nota çalar.
void	play_notes (const char *notes[][2], int num_notes, int duration)
	Bir dizi müzikal notanın çalınmasını sağlar.

Değişkenler
static const NoteFrequency	note_frequencies []
	oktavdaki müzikal notalar ve karşılık gelen frekanslarının dizisi

Ayrıntılı tanımlama

Pico Eğitim Kartı için buzzer nota çalma işlevselliği implementasyonu.

Yazar

Hakan KILIÇASLAN

Tarih

2024-12-4 Bu dosya, Pico Eğitim Kartı için buzzer ile ilgili fonksiyonların implementasyonunu, nota frekans hesaplamalarını ve ses üretimi için PWM kontrolünü içerir.

Ayrıca Bakınız

Buzzer

Fonksiyon Dokümantasyonu

get_frequency()

double get_frequency	(	const char *	note,
		int	octave
	)

Adı ve oktavı verilen bir müzikal notanın frekansını hesaplar.

Bu fonksiyon, önceden tanımlanmış nota frekansları listesinden temel frekansını bularak ve belirtilen oktava göre ayarlayarak, belirtilen müzikal notanın frekansını belirler.

Parametreler

note	Müzikal notayı temsil eden dize (örn. "A", "C#", "G")
octave	Oktav numarasını temsil eden tamsayı

Döndürdüğü değer

Belirtilen oktavdaki notanın frekansı

Not

Referans oktav 4'tür ve diğer oktavlar için frekanslar şu formül kullanılarak hesaplanır: f = f_temel * 2^(oktav_farkı)

Bu fonksiyon için çağırılma şeması:

init_buzzer_pwm()

void init_buzzer_pwm

(

void

)

Buzzer için özel olarak PWM'i başlatır.

Bu fonksiyon, buzzer'ın sessiz bir durumda başlamasını sağlamak için başlangıç frekansı ve sıfır görev döngüsü ile buzzer için PWM pinini ayarlar.

Not

Bu fonksiyon, herhangi bir ses üretme girişiminden önce sistem başlatılırken bir kez çağrılmalıdır.

Bu fonksiyon için çağırılma şeması:

Bu fonksiyon için çağırılma şeması:

play_note()

void play_note	(	float	frequency,
		int	duration_ms
	)

Belirtilen frekans ve sürede buzzer'da bir nota çalar.

Bu fonksiyon, PWM kullanarak bir nota çalar ve nota çalma işlemi tamamlandıktan sonra uygun temizleme işlemlerini gerçekleştirir. Parametre doğrulaması içerir ve notalar arası temiz geçişleri sağlar.

Parametreler

frequency	Çalınacak notanın Hertz cinsinden frekansı
duration_ms	Notanın çalınması gereken süre (milisaniye cinsinden)

Not

Fonksiyon, notaların birbirine karışmasını önlemek ve temiz ses üretimini sağlamak için her notadan sonra küçük bir gecikme içerir

Bu fonksiyon için çağırılma şeması:

Bu fonksiyon için çağırılma şeması:

play_notes()

void play_notes	(	const char *	notes[][2],
		int	num_notes,
		int	duration
	)

Bir dizi müzikal notanın çalınmasını sağlar.

Bu fonksiyon, bir dizi notanın üzerinden yineleyerek her bir nota için frekansı hesaplar ve belirtilen sürede çalar.

Parametreler

notes	Her elemanı {nota, oktav} olan iki boyutlu dize dizisi. Örn. {"C","4"}, {"D#","4"}
num_notes	Dizideki nota sayısı
duration	Her bir notanın çalma süresi (ms)

Not

Nota adı karşılaştırması önekle yapılır; diyez notasyonu kullanın ("Db" yerine "C#").

static const char *MELODY[][2] = {{"C","4"},{"E","4"},{"G","4"}};
play_notes(MELODY, (int)(sizeof(MELODY)/sizeof(MELODY[0])), 200);

Bu fonksiyon için çağırılma şeması:

Bu fonksiyon için çağırılma şeması:

set_pwm_frequency()

void set_pwm_frequency	(	uint	slice_num,
		float	frequency
	)

Belirtilen dilim için PWM frekansını ayarlar.

Bu fonksiyon, pico_training_board.h'den önceden tanımlanmış sabitleri kullanarak istenen frekans için PWM dilimini yapılandırır. İstenen frekansa ulaşmak için uygun bölücü değerlerini hesaplar.

Parametreler

slice_num	Yapılandırılacak PWM dilim numarası
frequency	İstenen frekans (Hz cinsinden)

Not

Fonksiyon, istenen frekansa en yakın eşleşmeyi elde etmek için bölücü değerlerini otomatik olarak ayarlar

Bu fonksiyon için çağırılma şeması:

Değişken Dokümantasyonu

note_frequencies

const NoteFrequency note_frequencies[]

static

İlk değer:

= {
    {"C4", 261.63},
    {"C#4/Db4", 277.18},
    {"D4", 293.66},
    {"D#4/Eb4", 311.13},
    {"E4", 329.63},
    {"F4", 349.23},
    {"F#4/Gb4", 369.99},
    {"G4", 392.00},
    {"G#4/Ab4", 415.30},
    {"A4", 440.00},
    {"A#4/Bb4", 466.16},
    {"B4", 493.88}}

1. oktavdaki müzikal notalar ve karşılık gelen frekanslarının dizisi

Bu tablo, frekans hesaplamaları için referans oktav olarak kullanılan dördüncü oktavdaki müzikal notalar için standart frekansları içerir.
