Pico Eğitim Kartı için tuş takımı okuma işlevselliği implementasyonu. Ayrıntılar...

#include "pico_training_board.h"

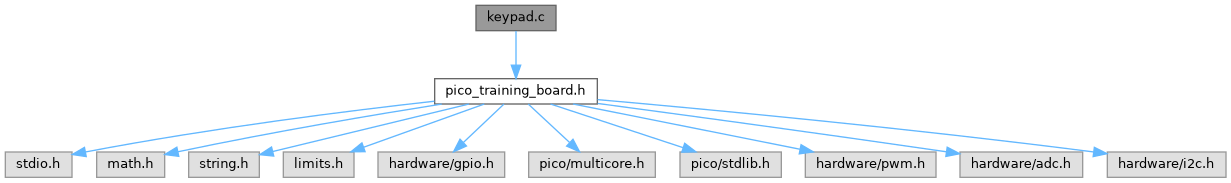

keypad.c için içerme bağımlılık grafiği:

Fonksiyonlar
char	keypadOku (void)
	Analog tuş takımını okur ve basılan tuşu döndürür.

bool	analog_button_pressed (uint gpio)
	Analog giriş kullanarak bir düğmeye basılıp basılmadığını kontrol eder.

uint16_t	read_analog (uint8_t pin)
	Analog değeri okur.

Ayrıntılı tanımlama

Pico Eğitim Kartı için tuş takımı okuma işlevselliği implementasyonu.

Ayrıca Bakınız: Tuş Takımı (Analog)

Fonksiyon Dokümantasyonu

◆ analog_button_pressed()

bool analog_button_pressed ( uint gpio )

Analog giriş kullanarak bir düğmeye basılıp basılmadığını kontrol eder.

Bu fonksiyon, bir analog girişi okur ve ADC değerine göre bir düğmeye basılıp basılmadığını belirler ve debounce koruması içerir.

Parametreler

gpio	Okunacak GPIO pin numarası

Döndürdüğü değer: bool düğmeye basılmışsa true, aksi halde false

Not: Minimum 200 ms debounce uygulanır.

◆ keypadOku()

char keypadOku ( void )

Analog tuş takımını okur ve basılan tuşu döndürür.

Bu fonksiyon, KEYPAD pinine (GPIO28) bağlı tuş takımından analog değeri okur ve ADC değerini karşılık gelen tuş takımı karakterlerine eşleştirir. Tuş takımı düğmeleri aşağıdaki matris şeklinde düzenlenmiştir: | 1 | 2 | 3 | | 4 | 5 | 6 | | 7 | 8 | 9 | | * | 0 | # |

Döndürdüğü değer: char Basılan tuşa karşılık gelen karakter, hiçbir tuşa basılmamışsa 0

char k = keypadOku();
if (k) {
  lcd_clear();
  lcd_set_cursor(0,0);
  char msg[16];
  snprintf(msg, sizeof(msg), "Key:%c", k);
  lcd_string(msg);
}

Bu fonksiyon için çağırılma şeması:

◆ read_analog()

uint16_t read_analog ( uint8_t pin )

Analog değeri okur.
