buttons.c Dosya Referansı

Pico Eğitim Kartı için buton kontrol implementasyonu. Ayrıntılar...

#include "pico_training_board.h"

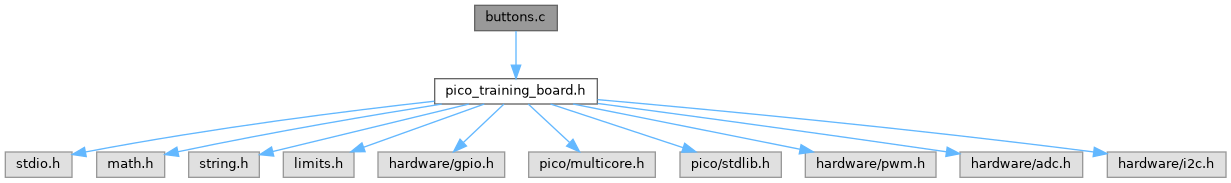

buttons.c için içerme bağımlılık grafiği:

Veri Yapıları
struct	button_state_t
	Bir butonun durumunu ve zamanlamasını takip eden yapı tipi. Ayrıntılar...

Fonksiyonlar
bool	button_pressed (uint gpio)
	Debounce korumalı temel buton basma kontrolü
void	init_buttons (void)
	Tüm buton GPIO pinlerini başlat.
static int	get_button_index (uint gpio)
	GPIO pininden buton indeksini al.
bool	check_button_event (uint gpio, ButtonEvent event)
	Çeşitli zamanlama kontrolleriyle buton basma kontrolü
uint32_t	get_button_hold_duration (uint gpio)
	Bir butonun ne kadar süre al.
uint	wait_for_button_press (uint32_t timeout_ms)
	Herhangi bir buton basılmasını bekle.

Değişkenler
static button_state_t	button_states [3] = {0}

Ayrıntılı tanımlama

Pico Eğitim Kartı için buton kontrol implementasyonu.

Yazar

Hakan KILIÇASLAN

Tarih

2024-12-4

Bu dosya, Pico Eğitim Kartı üzerindeki buton girişleri için fonksiyonlar sağlar, debounce koruması, basma algılama ve zamanlama özelliklerini içerir.

Ayrıca Bakınız

Butonlar

Fonksiyon Dokümantasyonu

button_pressed()

bool button_pressed

(

uint

gpio

)

Debounce korumalı temel buton basma kontrolü

Parametreler

gpio	Kontrol edilecek GPIO pini

Döndürdüğü değer

bool buton basılıysa (debounce sonrası) true, değilse false

Buton sıçramalarından kaynaklanan yanlış tetiklenmeleri önlemek için 100ms debounce süresi uygular. Sadece debounce süresi geçtikten sonra basma işlemini kaydeder.

Bu fonksiyon için çağırılma şeması:

check_button_event()

bool check_button_event	(	uint	gpio,
		ButtonEvent	event
	)

Çeşitli zamanlama kontrolleriyle buton basma kontrolü

Parametreler

gpio	Kontrol edilecek GPIO pini
event	Kontrol edilecek buton olayı türü (BUTTON_PRESSED, BUTTON_RELEASED veya BUTTON_HELD)

Döndürdüğü değer

bool belirtilen olay gerçekleştiyse true

Farklı buton olay türlerini işler:

• BUTTON_PRESSED: Buton ilk basıldığında bir kez tetiklenir
• BUTTON_RELEASED: Buton bırakıldığında bir kez tetiklenir
• BUTTON_HELD: Buton 1 saniyeden fazla basılı tutulduğunda tetiklenir

Not

Debounce koruması içerir ve her buton için durum bilgisini saklar

Bu fonksiyon için çağırılma şeması:

get_button_hold_duration()

uint32_t get_button_hold_duration

(

uint

gpio

)

Bir butonun ne kadar süre al.

Parametreler

gpio	Kontrol edilecek GPIO pini

Döndürdüğü değer

uint32_t Basılı tutulma süresi (milisaniye cinsinden), basılı değilse 0

Butonun sürekli olarak ne kadar süre basılı tutulduğunu döndürür. Buton şu anda basılı değilse veya GPIO pini geçersizse 0 döndürür.

Bu fonksiyon için çağırılma şeması:

get_button_index()

static int get_button_index ( uint  gpio )

static

GPIO pininden buton indeksini al.

Parametreler

gpio	GPIO pin numarası

Döndürdüğü değer

int Buton indeksi (YUKARI için 0, TAMAM için 1, AŞAĞI için 2, geçersizse -1)

GPIO pin numaralarını buton durumu takibi için dizi indekslerine eşler. GPIO pini geçerli bir buton pini değilse -1 döndürür.

Bu fonksiyon için çağırılma şeması:

init_buttons()

void init_buttons

(

void

)

Tüm buton GPIO pinlerini başlat.

YUKARI, TAMAM ve AŞAĞI butonlarını pull-down dirençli giriş pinleri olarak yapılandırır. Bu, butonlar basılı değilken bilinen bir durumda olmalarını sağlar.

Bu fonksiyon için çağırılma şeması:

wait_for_button_press()

uint wait_for_button_press

(

uint32_t

timeout_ms

)

Herhangi bir buton basılmasını bekle.

Parametreler

timeout_ms

Maksimum bekleme süresi (milisaniye cinsinden, sonsuz için 0)

Döndürdüğü değer

uint Basılan butonun GPIO pini, veya zaman aşımında UINT_MAX

Şu durumlardan biri gerçekleşene kadar program akışını bloklar:

1. Herhangi bir butona basılması (GPIO pin numarasını döndürür)
2. Zaman aşımı süresinin dolması (UINT_MAX döndürür)
3. timeout_ms 0 ise, sonsuza kadar bekler

Not

Verimli bekleme için tight_loop_contents() makrosunu kullanır

Bu fonksiyon için çağırılma şeması:

Değişken Dokümantasyonu

button_states

button_state_t button_states[3] = {0}

static
