Octave ile Venn Şeması Oluşturma

Bu belge, sağlanan Octave kodunun bir Venn şeması oluşturmak için nasıl çalıştığını açıklamaktadır.

Kod

1;  # script
function h = venn_circle (x, y, r, c)
d = 2 * r;
h = rectangle (...
  "Position", [x - r, y - r, d, d], ...
  "Curvature", [1,1], ...
  "FaceColor", c, ...
  "FaceAlpha", 0.5);
daspect ([1,1,1]);
endfunction

venn_circle (0, 0, 2, "r");
venn_circle (2, 0, 2, "g");
venn_circle (1, 1, 2, "b");
text (0, 0, " community ", ...
  "FontSize", 26, ...
  "Color", "w");
axis off;

Kodun Açıklaması

Bu kod, iç içe geçmiş üç daireden oluşan basit bir Venn şeması çizer ve ortasına metin ekler.

1. function h = venn_circle (x, y, r, c):
   • Bu satır, bir daire çizmek için kullanılan venn_circle adında bir fonksiyon tanımlar.
   • Parametreler:
     • x, y: Dairenin merkezinin koordinatları.
     • r: Dairenin yarıçapı.
     • c: Dairenin rengini belirten karakter (örneğin, ‘r’ kırmızı için).
   • rectangle fonksiyonunu Curvature (kıvrım) parametresini [1,1] olarak ayarlayarak tam bir daire oluşturur.
   • FaceAlpha, 0.5 değeri dairelere yarı saydam bir görünüm vererek kesişim bölgelerinin görünmesini sağlar.
   • daspect ([1,1,1]) en-boy oranını eşitleyerek şeklin bozulmasını engeller ve dairelerin gerçekten daire gibi görünmesini sağlar.
2. Fonksiyon Çağrıları:
   • venn_circle (0, 0, 2, "r");: Merkezi (0,0) olan kırmızı bir daire çizer.
   • venn_circle (2, 0, 2, "g");: Merkezi (2,0) olan yeşil bir daire çizer.
   • venn_circle (1, 1, 2, "b");: Merkezi (1,1) olan mavi bir daire çizer.
3. Metin Ekleme:
   • text (0, 0, " community ", ...): Şemanın üzerine “community” metnini ekler. Metin, beyaz renkte ve 26 punto büyüklüğündedir.
4. Eksenleri Gizleme:
   • axis off;: Çıktının daha temiz görünmesi için koordinat eksenlerini gizler.

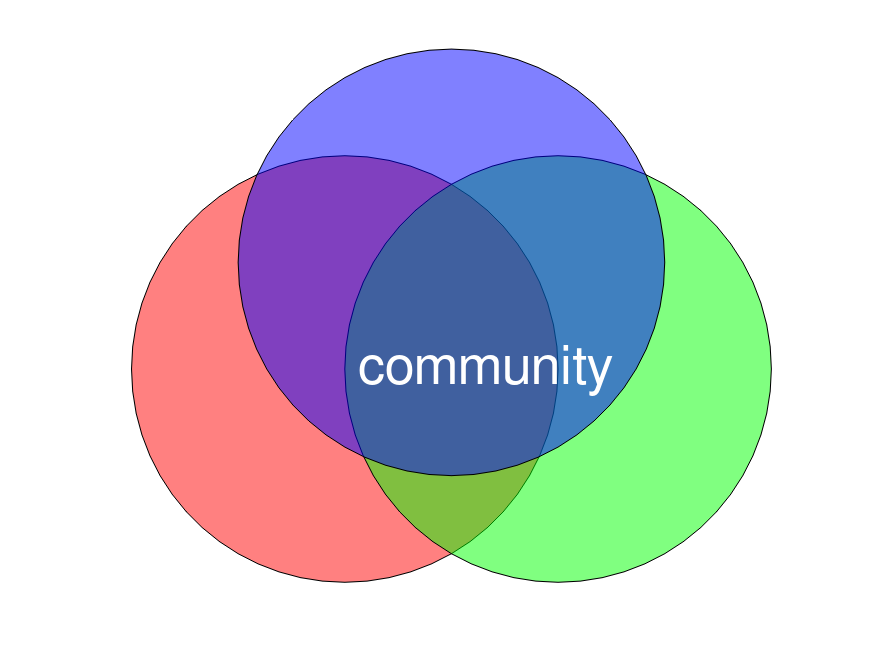

Çıktı

Bu kod çalıştırıldığında, üç dairenin kesişim alanlarını gösteren bir Venn şeması oluşturur. Daireler yarı saydamdır, bu da kesişim bölgelerinin görünmesini sağlar. Ortada “community” metni yer alır.

---
